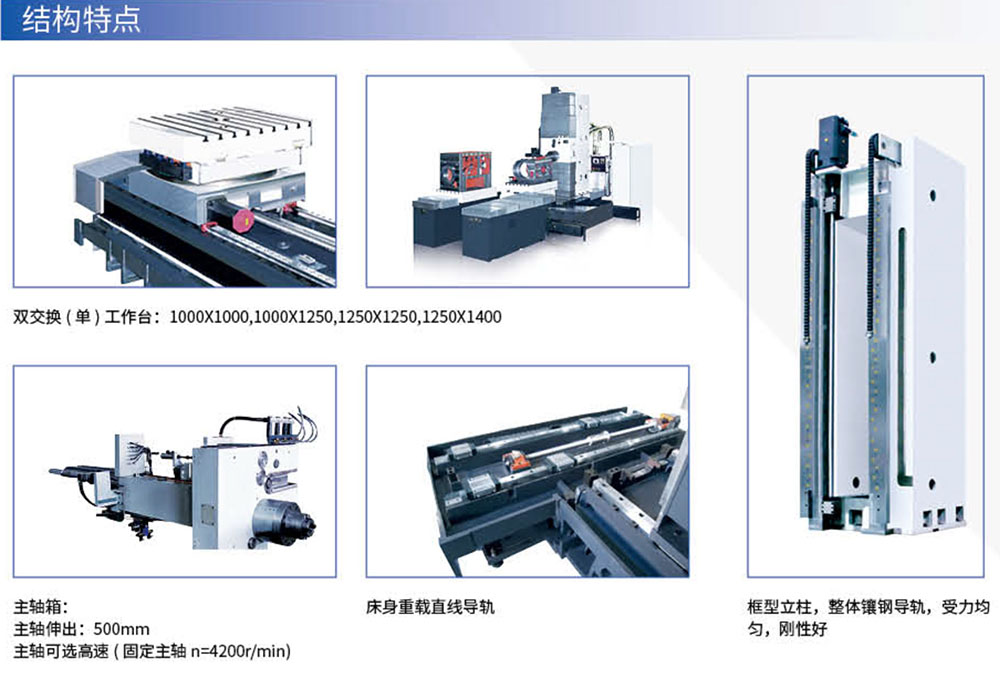

機床呈T字型布局形式，為框型單立柱、正掛箱結構，工作臺與其滑座在橫床身上移動(X向坐標)，主軸箱沿立柱導軌垂直方向移動(Y向坐標),立柱固定在滑座上沿縱床身導軌移動(Z向坐標)。數控工作臺360度回轉(B坐標)，主軸(鏜軸)(W坐標)在銑軸內移動。

　　機床具有鏜削、銑削、鉆削(鉆、擴、鉸)、攻螺紋(剛性攻絲)锪削等多種加工功能,數控系統使機床還具有直線插補、圓弧插補及四軸聯動功能。數控回轉工作臺可實現工件一次裝夾便完成四個面上的孔組、孔系及平面的多工序加工。ATC機械手式刀庫使機床成為效率高的自動化設備。雙交換工作臺站將裝卸工件輔助時間融入到加工時間里，進一步提升生產加工效率，針對工件的特殊加工需求，機床可選擇刀具中心冷卻(內冷冷)等其它功能。
